Laboratório de Configuração OSPF: Áreas Stub e NSSA

Introdução

Este laboratório prático tem como objetivo ensinar a configuração e gerenciamento de um domínio de roteamento utilizando o protocolo OSPF (Open Shortest Path First). Ele foca na implementação de áreas stub, totalmente stub e NSSA (Not-So-Stubby Area), que são fundamentais para otimizar tabelas de roteamento e melhorar a escalabilidade em redes complexas. O laboratório utiliza uma topologia de rede com roteadores R1 a R5, organizados em diferentes áreas OSPF, para simular cenários reais de configuração.

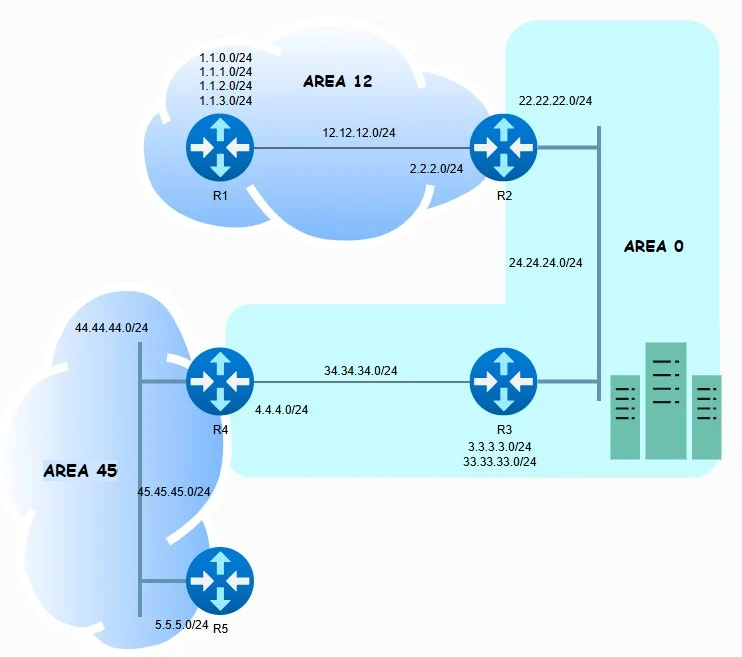

Topologia

Objetivos do Laboratório

• Configurar áreas OSPF: Atribuir interfaces a áreas específicas (Área 0, Área 12, Área 45) e garantir a propagação correta de rotas.

• Implementar áreas stub e NSSA: Configurar áreas para limitar LSAs (Link-State Advertisements) e reduzir o tamanho das tabelas de roteamento.

• Redistribuir rotas: Introduzir rotas externas no domínio OSPF, utilizando áreas NSSA para suportar rotas externas locais.

• Gerenciar rotas padrão: Configurar e ajustar o custo de rotas padrão injetadas por ABRs (Area Border Routers).

• Verificar configurações: Utilizar comandos como show ip ospf e show ip route para validar a propagação de rotas e o comportamento das áreas.

Importância do Laboratório

A configuração de áreas stub e NSSA é essencial em redes corporativas e de provedores, pois:

• Reduz a sobrecarga de roteamento: Bloqueia LSAs desnecessários, diminuindo o uso de memória e CPU nos roteadores.
• Melhora a escalabilidade: Permite que redes maiores sejam gerenciadas de forma eficiente, com tabelas de roteamento menores em áreas periféricas.
• Suporta cenários complexos: Áreas NSSA permitem a redistribuição de rotas externas em áreas restritas, mantendo a eficiência.
• Prepara para certificações: Este laboratório cobre conceitos avançados de OSPF, relevantes para certificações como CCNA, CCNP e outras.

Estrutura do Laboratório

O laboratório é composto por 12 tarefas que abordam:

1. Configuração inicial de áreas OSPF nos roteadores.
2. Implementação de áreas stub para bloquear LSAs do Tipo 4 e 5.
3. Configuração de áreas totalmente stub para bloquear LSAs do Tipo 3, 4 e 5.
4. Conversão de áreas em NSSA para suportar rotas externas locais.
5. Redistribuição de interfaces de loopback e ajuste de custos de rotas padrão.

Cada tarefa inclui configurações, explicações e comandos de verificação para garantir a compreensão prática dos conceitos.

Pré-requisitos

• Conhecimento básico de roteamento OSPF e conceitos de áreas.

Como Usar Este Laboratório

1. Siga as tarefas na ordem apresentada, aplicando as configurações nos roteadores correspondentes.

2. Use os comandos de verificação fornecidos para confirmar o comportamento esperado.

3. Consulte a topologia para entender as conexões entre roteadores e áreas.

4. Experimente variações nas configurações para explorar diferentes cenários.

Inicie agora e domine a configuração de OSPF em redes complexas!
