Laboratório OSPF: Dominando LSAs e Supressão de Endereço de Encaminhamento

Bem-vindo ao laboratório OSPF que vai transformar sua compreensão sobre como redes dinâmicas funcionam! Aqui, você mergulhará no coração do protocolo OSPF (Open Shortest Path First), explorando os Link-State Advertisements (LSAs) e desvendando os segredos por trás da supressão do endereço de encaminhamento (FA) em áreas NSSA. Prepare-se para uma jornada prática que combina teoria, comandos reais e cenários que simulam desafios do mundo real.

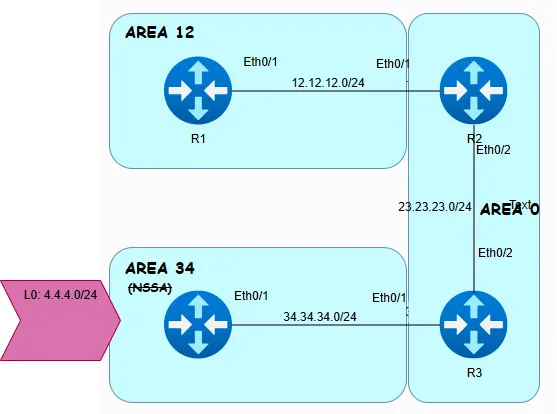

Topologia

Neste laboratório, você vai aprender como o OSPF gerencia rotas externas, como diferentes tipos de LSAs trabalham juntos para garantir conectividade e como otimizar sua rede para economizar recursos. Vamos analisar o banco de dados OSPF, inspecionar tabelas de roteamento e entender o impacto de configurações avançadas, como a conversão de áreas para NSSA e a supressão de FA. Ao final, você estará pronto para projetar redes OSPF mais eficientes e resolver problemas complexos de roteamento com confiança.

Por Que Este Laboratório é Importante?

O OSPF é um dos protocolos de roteamento mais usados no mundo, presente em redes corporativas, data centers e provedores de internet. Entender como ele lida com rotas externas e áreas especiais, como a NSSA, é essencial para:

• Otimizar redes grandes: Reduza o número de rotas e economize memória e CPU nos roteadores.
• Solucionar problemas: Identifique por que uma rede não está acessível analisando LSAs.
• Projetar topologias escaláveis: Aplique conceitos como supressão de FA em cenários reais, como hub-and-spoke.

Se você já se perguntou como o OSPF decide para onde enviar pacotes ou como evitar tabelas de roteamento inchadas, este laboratório é para você!

Conceitos Fundamentais para o Laboratório

Antes de mergulharmos nos comandos e configurações, vamos construir a base necessária para entender o que está por vir. Não se preocupe se alguns termos parecerem novos — vamos explicá-los de forma clara e conectar tudo ao longo do caminho.

O Que São LSAs?

Os Link-State Advertisements (LSAs) são os blocos de construção do OSPF. Eles são mensagens que os roteadores enviam para compartilhar informações sobre a topologia da rede, como links, custos e rotas. Cada tipo de LSA tem uma função específica:

• LSA Tipo 3: Transporta resumos de rotas entre áreas, ajudando roteadores a saberem sobre redes em áreas distantes.
• LSA Tipo 4: Informa como alcançar um ASBR (Autonomous System Boundary Router), que é o roteador que injeta rotas externas na rede OSPF.
• LSA Tipo 5: Anuncia rotas externas, como a rede 4.4.4.0/24 que veremos neste laboratório.
• LSA Tipo 7: Usado em áreas NSSA para carregar rotas externas de forma mais controlada.

Neste laboratório, você verá como esses LSAs interagem para garantir que a rede 4.4.4.0/24 esteja acessível e como mudanças na configuração afetam essa acessibilidade.

Áreas OSPF e a Magia da NSSA

O OSPF organiza a rede em áreas para torná-la mais gerenciável. A Área 0 é o backbone, conectando todas as outras áreas. Áreas normais, como a Área 12 e Área 34 neste laboratório, podem ter diferentes papéis dependendo de sua configuração.

Uma área NSSA (Not-So-Stubby Area) é especial. Ela permite que rotas externas sejam injetadas (como em uma área normal), mas bloqueia LSAs Tipo 5 de outras áreas, substituindo-os por LSAs Tipo 7. Isso reduz o tamanho da tabela de roteamento e dá mais controle sobre quais rotas são anunciadas. Você verá como converter a Área 34 para NSSA muda o comportamento do OSPF!

Endereço de Encaminhamento (FA): O Que É Isso?

O endereço de encaminhamento (FA) é um campo nos LSAs que diz aos roteadores para onde enviar pacotes para alcançar uma rede específica. Por exemplo, se o FA for 0.0.0.0, os pacotes vão para o roteador que anunciou o LSA. Se for um IP específico, como 34.1.1.4, os pacotes vão direto para esse endereço.

A supressão de FA é uma técnica poderosa. Em vez de apontar para o roteador original (como o R4), podemos fazer o próximo salto ser o roteador que traduz os LSAs (como o R3). Isso simplifica a topologia e economiza recursos, especialmente em redes grandes com muitos roteadores.

Nossa Topologia

Neste laboratório, trabalharemos com quatro roteadores:

• R1: Nosso ponto de observação principal, onde verificaremos tabelas de roteamento e o banco de dados OSPF.
• R2: Um roteador ABR (Area Border Router) conectando a Área 0 e a Área 12.
• R3: Outro ABR, conectando a Área 0 e a Área 34, que será convertido para NSSA.
• R4: O ASBR que injeta a rede externa 4.4.4.0/24.

Os links principais são:

• R3–R4: Um link serial com custo 10.
• R2–R3: Outro link serial com custo 10.

Nossa missão é entender como a rede 4.4.4.0/24 chega ao R1, como o OSPF calcula os caminhos e como podemos otimizar isso com NSSA e supressão de FA.

O Que Você Vai Aprender?

Este laboratório é dividido em passos práticos que vão guiá-lo por:

1. Análise de LSAs: Examine LSAs Tipo 5 e Tipo 4 para entender como o OSPF anuncia e alcança redes externas.
2. Cálculo de Custos: Veja como o OSPF soma custos de links para determinar o melhor caminho.
3. Conversão para NSSA: Converta a Área 34 para NSSA e observe como LSAs Tipo 7 substituem Tipo 5.
4. Filtragem de Rotas: Teste o impacto de bloquear um link e como isso afeta a acessibilidade.
5. Supressão de FA: Aplique a supressão de FA para simplificar o roteamento e restaurar conectividade.
6. Aplicação Prática: Entenda como essas técnicas ajudam em cenários reais, como topologias hub-and-spoke com milhares de rotas.

Pronto para Começar?

Este laboratório é mais do que comandos e saídas — é uma chance de ver o OSPF em ação e dominar conceitos que vão elevar suas habilidades de rede. Pegue seu café, ajuste seu emulador de roteadores (ou sua mente curiosa), e vamos explorar o banco de dados OSPF juntos!
