MPLS BGP VPN

Roteamento BGP (VPNv4)

Contexto

Neste laboratório você vai configurar uma rede MPLS L3VPN de ponta a ponta, simulando um cenário real de provedor de serviços. A topologia possui dois clientes (CE R1 e CE R7) que precisam se comunicar através do backbone MPLS do provedor (R2 a R6).

O desafio é que ambos os clientes pertencem ao mesmo AS (65005), o que naturalmente causa rejeição de rotas por loop de AS-Path. Você vai resolver esse problema de forma progressiva, construindo cada camada da solução.

O que você vai aprender

• Configurar OSPF e MPLS/LDP como base do backbone do provedor
• Criar VRFs para isolar o tráfego de clientes no plano de dados
• Estabelecer sessões MP-BGP com address-family VPNv4 entre PEs
• Usar BGP como protocolo PE-CE para troca de rotas nas VRFs
• Aplicar as-override para resolver loops de AS-Path quando múltiplos sites do cliente usam o mesmo AS

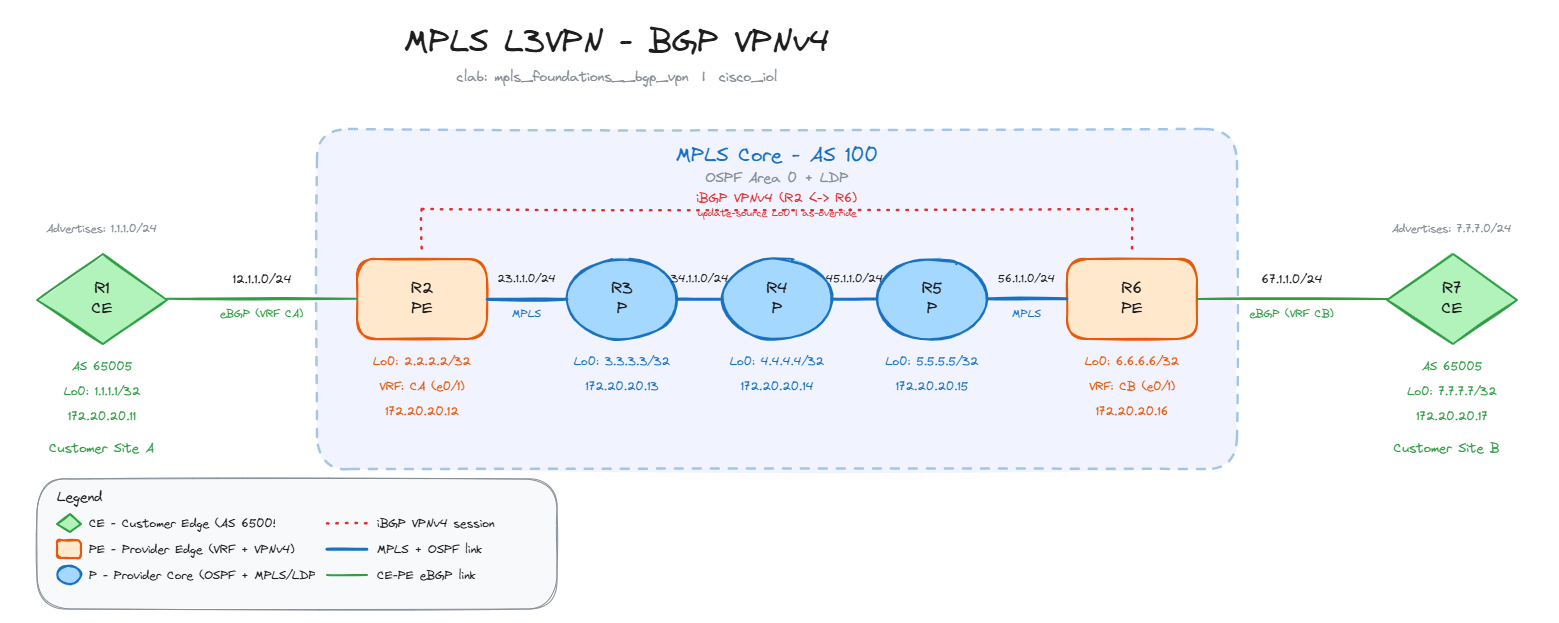

Topologia

CE R1 (AS 65005) --- PE R2 --- P R3 --- P R4 --- P R5 --- PE R6 --- CE R7 (AS 65005)
                     (VRF CA)                              (VRF CB)

---

Tarefa 1 - OSPF e MPLS/LDP no Core do Provedor

Configure OSPF área 0 e MPLS/LDP nos roteadores do core do provedor (R2 a R6).

autonetops task 1 --show
autonetops task 1

Tarefa 2 - VRF nos PEs e MP-BGP entre PEs

Configure as VRFs nos PEs (R2: CA, R6: CB) e estabeleça MP-BGP (vpnv4) entre R2 e R6.

autonetops task 2 --show
autonetops task 2

Tarefa 3 - BGP como Protocolo PE-CE

Configure BGP entre os CEs (AS 65005) e seus PEs (AS 100) para troca de rotas dentro das VRFs.

autonetops task 3 --show
autonetops task 3

Tarefa 4 - Resolver Loop de AS-Path e Redistribuir Connected

Resolva o problema de loop de AS-Path (ambos CEs no AS 65005) usando as-override nos PEs. Redistribua connected para garantir conectividade fim-a-fim.

autonetops task 4 --show
autonetops task 4

Verificação Final

Após completar todas as tarefas, o ping deve funcionar entre os CEs:

R7# ping 1.1.1.1 source 7.7.7.7

Saída esperada no R1:

R1# show ip bgp | begin Network
Network          Next Hop      Metric LocPrf Weight Path
*> 1.1.1.0/24   0.0.0.0            0         32768 i
*> 7.7.7.0/24   12.1.1.2           0    100      0 100 100 i
r> 12.1.1.0/24  12.1.1.2           0    100      0 100 ?
*> 67.1.1.0/24  12.1.1.2           0    100      0 100 ?

autonetops verify
