Lab Davinci - Interview Network Troubleshooting

Objetivo

Laboratório prático de troubleshooting de rede para entrevistas de engenharia de redes. O candidato deve configurar uma rede MPLS L3VPN com multicast e diagnosticar falhas de conectividade multicast no site de Frankfurt.

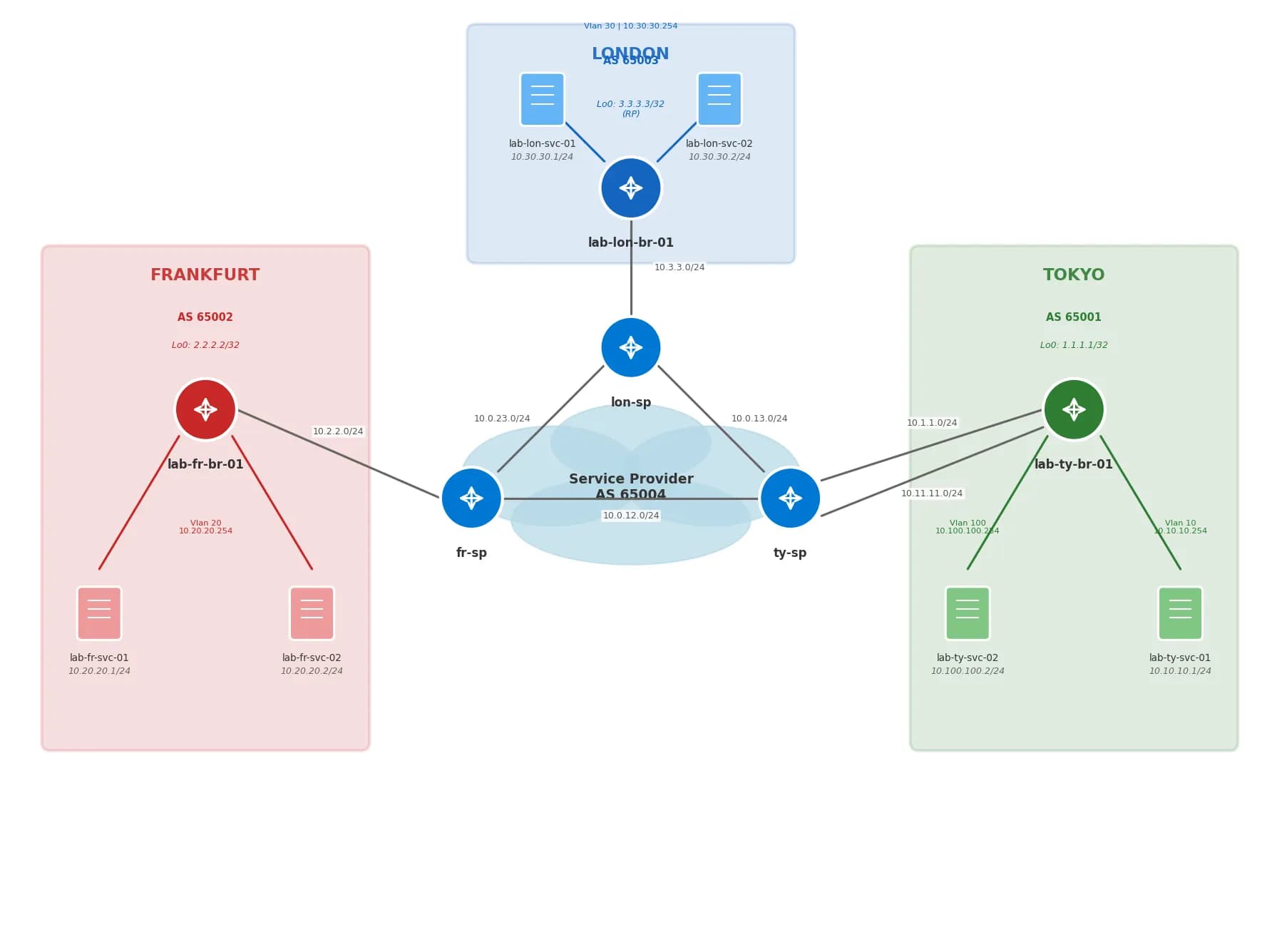

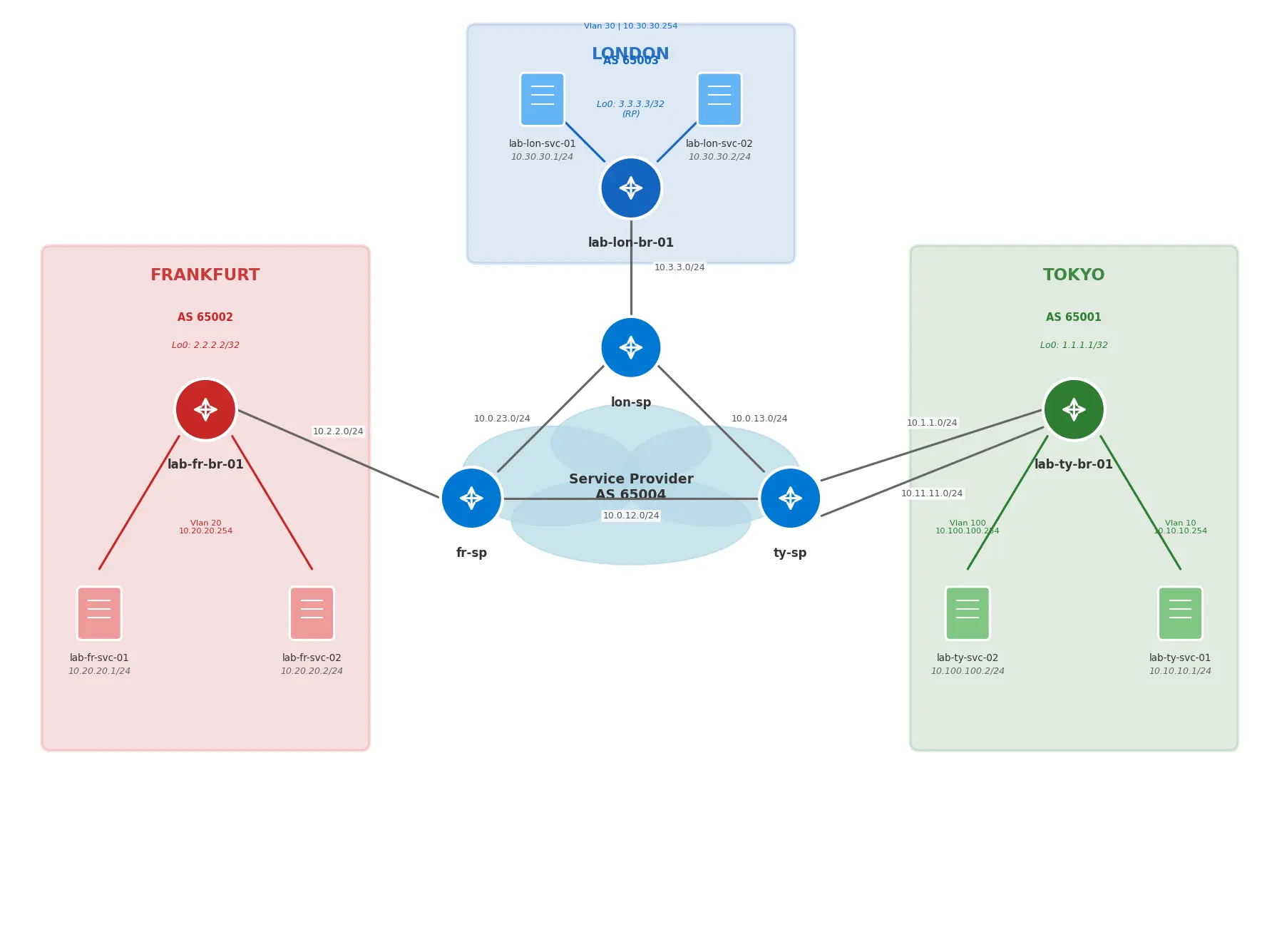

Topologia

Localizações

Localização	AS	Border Router	Loopback0	Subnet dos Servidores
Tokyo (TY)	65001	lab-ty-br-01	1.1.1.1/32	10.10.10.0/24 (Vlan 10), 10.100.100.0/24 (Vlan 100)
Frankfurt (FR)	65002	lab-fr-br-01	2.2.2.2/32	10.20.20.0/24 (Vlan 20)
London (LON)	65003	lab-lon-br-01	3.3.3.3/32	10.30.30.0/24 (Vlan 30)

Service Provider (AS 65004)

Router	Loopback0 (Task 1)	Papel
ty-sp	10.255.0.1/32	PE
fr-sp	10.255.0.2/32	PE
lon-sp	10.255.0.3/32	PE + Route Reflector

Endereçamento SP Interconnects

• ty-sp ↔ fr-sp: 10.0.12.0/24
• ty-sp ↔ lon-sp: 10.0.13.0/24
• fr-sp ↔ lon-sp: 10.0.23.0/24

Multicast

• Senders: lab-ty-svc-01 (224.0.1.1) e lab-ty-svc-02 (224.0.2.2)
• Receivers: svc-01 em FR e LON (224.0.1.1), svc-02 em FR e LON (224.0.2.2)
• RP: lab-lon-br-01 (3.3.3.3)

Tarefas

1. Task 1 - Configurar a rede MPLS L3VPN do Service Provider
2. Task 2 - Configurar multicast (PIM-SM com mVPN)
3. Task 3 - Troubleshooting: diagnosticar por que Frankfurt não recebe multicast

Credenciais

• Username: admin
• Password: autonetops

Plataforma

• Cisco IOL (containerlab)
• Deploy: sudo containerlab deploy -t clab/lab_cisco.clab.yaml
